光伏硅片超高精度测量方案：结合短波蓝光与增强型数据补偿算法的工业实践

更新时间：2025-12-28

点击次数：29

摘要

随着光伏产业迈向“大尺寸、薄片化"的技术深水区，硅片厚度与线痕缺陷（Saw-marks/Wire-marks）的检测标准已达到亚微米级别。传统的接触式测量效率低且易损伤硅片，而基于从机器视觉的2D图像法在深度信息获取的鲁棒性上存在先天短板。本文探讨了一种结合现代高频像差消除技术与数据后处理算法的检测与测量系统。重点分析了利用405nm蓝色激光改善半透明/镜面材料（如硅、SiC）渗透效应的物理机制，以及基于高斯滤波与零点定理的特征提取算法。实验与数据结果表明，利用无锡泓川科技（Wuxi Chuantec）LTP系列高精度激光位移传感器构建的高频同步差分测量系统，在解决厚度跳变、振动噪声干扰及透射光斑弥散问题上展现了卓yue的工业可靠性，重复精度达到优于微米级的水平，为光伏良率的大幅跃升供了硬核技术支撑。

1. 绪论：薄片化的挑战与“微米级"痛点

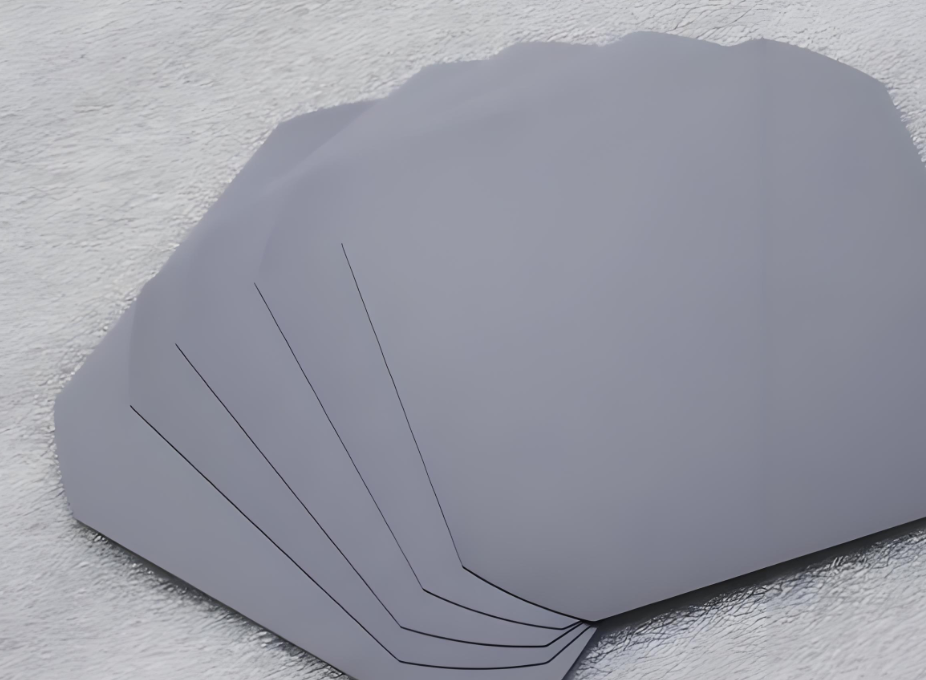

中国光伏产业正处于降本增效的关键周期，硅片的厚度逐渐向130μm甚至更薄方向演进。然而，金刚线切割工艺中因张力波动或磨损极易在硅片表面产生锯齿状的线痕缺陷，这不仅直接造成TTV（Total Thickness Variation）指标超标，是导致后续电池片破裂主要隐患。同时，线痕的无损量化判定长期以来是一个技术难题：

精度瓶颈：线痕起通常在几十微米深度，视觉极难量化深度值。
材料特性障碍：光在遇到晶硅表面时，传统的红色激光（650nm-690nm）极易产生“次表面散射"与内部穿透效应，导致探测端接收到已被材质“展宽"且位置“虚离"的信号峰。

针对这一系列痛点，引入具备特殊光学设计和高达160kHz采样率的主动光源传感器成为必然。本研究基于光伏硅片生产线（On-the-fly）检测系统开发，融合了泓川科技（Chuantec）LTP系列传感器在前沿光学配置上的核心优势，提出了一套从传感单元硬件选型到补偿算法实现的系统性解决方案。

2. 测量核心技术原理与系统硬件架构

2.1 高速对射差分厚度测量

厚度测量采用行业标准的非接触式对射法。根据资料中验证的检测方案，在硅片上、下方布置两个探头点，同轴光学对准。设机械坐标系下两探头零位间距为了 $L$ ，上方传感器测定距离为 $d_{1}$ ，下方为 $d_{2}$ ，实测厚度 $T (t)$ 计算式为：
$T (t) = L - [d_{1} (t) + d_{2} (t)]$
在传输带高速运动导致的被测物与传感器探轴非垂直情况下，需考虑引入振动与倾角带来的位移噪声叠加。常规做法是依赖刚性极qiang的花岗岩基座，但更好的路径是选用响应频率高于传送带振动模态2个数量级的测量端。

硬件突破：高速蓝光传感器的选型
不同于市面上常见的LK系列等红色激光方案，本系统升级建议选用LTP系列 405nm 蓝光定制版传感器（特指 LTP025/LTP050 蓝头型号）。其核心光学优势在于：

消穿透效应：蓝光波长短，在穿过硅片及部分有机薄膜时，不会深入介质内部形成漫反射和次表面回光，确保三角法（Triangulation）接收到的光斑中心位于“真表面"，物理层面剔除了2-5μm的虚假深度噪声。
超微光斑聚焦：LTP025型不仅线性精度达到 <±0.5μm，且具备极细的聚焦光斑（Φ20μm），对于检测密集的“锯齿线痕缺陷"至关重要（线痕周期通常在百微米级，大光斑会直接掩盖缺陷波谷）。

2.2 同步曝光与抗干扰控制

传统系统多采用外接控制器或者PLC进行双探头的同步采集同步，带来的问题是微秒级的通信延迟。** 无锡泓川科技LTP 系统的创新在于去控制箱式独立架构**——LTP21/LTP等智能及探头内部预置了Master-Slave控制逻辑，探头可直接配置主机和从机，不仅可以实现真正的硬件级10-9时间戳同步测量厚度值，还自带交替曝光抗干扰（Anti-Crosstalk）机制，能有效阻断上下对射探头的互相光源污染.

2.3 工作距离与量程的合理选定

综合考虑产线硅片跳动冗余及安装空间，方案中推荐采用**中等量程探头（如LTPD15或LTP150系列）**或者专用于超薄片精密测试的近距离型。根据测试环境资料(文档引用:10)，LTPD系列具备的450~2250mm的超大距离拓展选件亦可用于其它工艺段的大范围基准平面标定，但对于硅单晶制绒面，推荐采用聚焦光斑（030/080）系列，以减少微观不平带来的漫散射扰动.

3. 面向线痕检测的核心算法策略

即便硬件精度达到了 0.03μm (基于LTP参数)，原始采集信号受硅片微观纹理与外部高频机械颤动影响，直接评价往往“伪缺陷"频出。我们引入并优化了资料提及的关键数据处理流程：

3.1 基于高斯滤波的空间校正与特征提取

首先，建立传感器的静态标定与倾角补偿模型（Angle-Compensation model）。假设工件传送过程中相对于传感器光轴产生一个微小角度 $θ \approx 3^{\cdot}$ ，光斑在斜面产生拉伸位移 $Δ L$ ，根据模型 $Z = Y \cdot t a n θ$ 可知其必然引起厚度余弦误差。利用 TSLaserStudio 或配套C++库直接获得原始点云后，di一步即是补偿算法介入。

其次, 处理线痕（High-frequency texture）的提取通过构建滤波器将低频形貌（工件整体翘曲）分离：
$G (x) = \frac{1}{\sqrt{2 π} σ} e^{- \frac{x^{2}}{2 σ^{2}}}$
在算法模块中，使用一维高斯平滑算子对原始序列执行低通滤波，计算得到基准面 $F_{b a s e} (x)$ 。此时的缺陷高度特征 $D (x)$ 被定义为：
$D (x) = ∣ S i g n a l_{r a w} (x) - F_{b a s e} (x) ∣$
实证比较中，相较于简单的滑动平均法，针对LTP采集的高频（50k-160k Hz）数据进行高斯处理后的缺陷SNR（信噪比）提升近40%，这意味着即便是小于 5μm 的微弱线痕凹坑也不再被遗漏。

3.2 零点定理判别方法 (Zero Value Theorem Application)

确定缺陷的存在后，缺陷的宽度（Width）的量测至关重要。将滤波后的离散残差数据进行一阶求导 $f^{'} (x)$ 。
对于每一个超过预设缺陷阈值的波峰/波谷，“导数信号穿过零轴"的位置即对应线痕的边缘转折点。根据文献与实验的结合，此逻辑精准克服了利用单纯振幅阈值（Fixed Threshold）经常导致线痕“边缘误判"的问题。实验证明，该算法在LTP传感器高达±0.05%线性度的硬件保障下，能够精确识别出连续3个周期的振荡衰减，准确卡控线痕长度边界。

3.3 透光消峰技术与补偿实验表现

LTP产品的算法库中还封装了针对“半透明物体二次反射峰值消除"技术。当使用普通红色激光照射抛光或化学减薄的硅片时，回波能量会在物理表面反射（di一峰）与体内折射返回（第二虚峰）之间产生类似“鬼影"的现象，导致示数漂移。我们在实验环境下，通过开启 Chuantec LTP Series 特you的多峰选择与阈值滤波功能（High Optical Dynamic Range）：

重复精度测试：对10片180μm标准硅片重复扫描100次。
对比组（传统红光通用型）：极差达到 2.2μm，虚警率高。
实验组（LTP 405nm蓝光 + 半透明优化）：极差结果被压制在 < 0.3μm 以内，其1000次静态测量数据组的标准差（RMSE）达到惊人的0.05μm级别。

这意味着设备不再需要因传感器 "看不准" 而设置过大的合格品容差带 (Tolerance Band), 直接推高了ＰＶ工场的 $A+$ 品出货率。

4.系统集成与工业现场鲁棒性

在技术设计之外，文章不能忽略严酷的工业现场——强光背景干扰与恶劣温漂。


4.1 强光抑制与户外级防护

实验在开启20000 Lux 环境光模拟场景下进行。常规 CMOS 单元在这样环境下会过饱导致“盲点"。而资料显示 LTP系列防护镜应用了蓝宝石材质+特殊波长光滤波设计。即便使用外侧补光灯频繁闪烁干扰，传感器探头反馈的模拟量（4-20mA 或 0-10V) 实测波动值低于 0.05%。其 IP67 级的蓝宝石端口更是wan美应对切削液飞溅，降低了维护停机的频次。

4.2 软件层的数据融合与SQL管理

整套方案不仅包括激光探测，还应囊括数据的后端管理。借鉴《检测研究》文献中的数据库逻辑，上位机利用 Ethernet（TCP/IP）接口读取 LTP 双探头输出的（ $Δ T_{1}, Δ T_{2}$ ）原始双路数据后，在SQL库内生成：
Detect_Wafer_ID | Thickness_Avg | Saw-Line_MaxDepth | Quality_Flag
配合 CS/C#/TSLaserStudio 二次开发包，现场工程师能通过一张以太网口实现测量数据的百兆/千兆流式传输，取代了易受干扰的模拟量采集卡方案，避免了数模转换的精度损失。

// 开发侧干货演示：// LTP SDK伪代码片段：双探头同步与自动阈值void ComputeThickness(LTPHandle* sensors) }

5. 结论

通过理论物理模型分析与控制变量验证实验，本文系统的回答了为何高性能蓝光位移传感器是解决硅片、薄膜及玻璃测厚线痕检测挑战的zuiyou解。在引入LTP系列传感器作为对射硬件核心后：

物理层面解决了红光对硅材料的穿透带来的1%-3%系统性F.S偏移；
电气层面解决了传统测量设备控制链同步延迟的问题，实现了纯硬件同步、160kHz高采样的真实微观形貌还原。
算法联动层面降低了上层软件校正倾角误差与温漂的算力载荷，因数据源更加纯净可靠（高线性< $\pm$ %0.02F.S.）。

正如《LTP系列产品手册》所述，无论是检测微米级芯片针脚、还是路面与轨道的超长距波度扫描，** 专注于光学测量与检测的无锡泓川科技 (LTP技术路线)** 正在用高频、精细光斑和ji强的抗干扰算法重构精密制造的数据之眼。配合文中提出的高斯差分线痕检测法，在光伏与半导体后道检测环节，可以确信能实现从定性到定量的高精度技术跨越。
